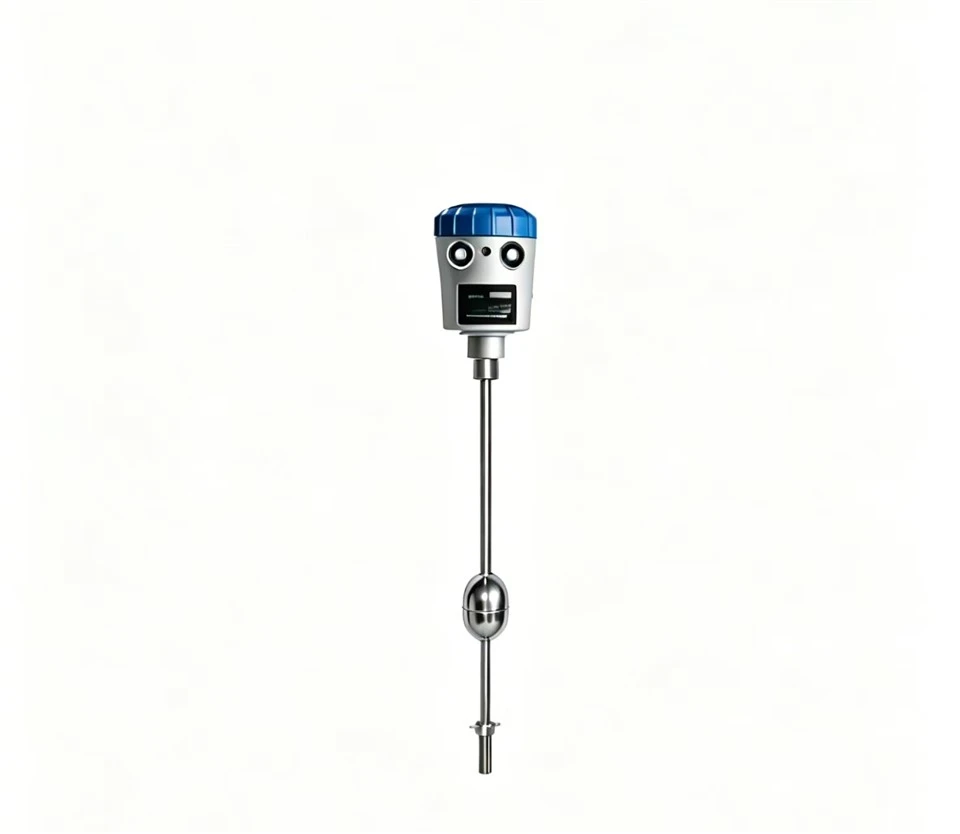

SLDL7100 سیریز MagScan Magnetostrictive
SLDL7100 Series MagScan Magnetostrictive Level Meter ایک اعلی-مسلسل پیمائش کرنے والا آلہ ہے جسے SOLIDAT نے اعلی-پریسیئن مائع میٹرنگ کے لیے بنایا ہے۔ مقناطیسی اثر اور وقت کے-فرق کے اصول کی بنیاد پر، یہ ایک ہی وقت میں مائع کی سطح، انٹرفیس کی سطح، کثیر-پوائنٹ درجہ حرارت اور اوسط درجہ حرارت کی درست پیمائش کر سکتا ہے۔ اس کے بنیادی فوائد ہیں انتہائی-زیادہ درستگی، طویل سروس لائف، دھماکہ-ثبوت، اعلی درجہ حرارت اور ہائی پریشر مزاحمت، اینٹی-مداخلت اور دیکھ بھال-مفت۔ یہ وسیع پیمانے پر پٹرولیم، کیمیکل، تیل اور گیس ذخیرہ کرنے، ٹھیک کیمیکل، خوراک اور دواسازی، الیکٹرک پاور اور دیگر صنعتوں میں صاف مائع، سنکنرن درمیانے، اعلی درجہ حرارت اور ہائی پریشر میڈیم، آتش گیر اور دھماکہ خیز کام کے حالات کے تحت مسلسل مائع کی سطح اور انٹرفیس کی نگرانی کی ضروریات کو پورا کرنے کے لیے استعمال کیا جاتا ہے۔ یہ تجارتی تصفیہ، ٹینک کی پیمائش اور عمل کے کنٹرول کے لیے ایک مثالی اعلیٰ-پیشیدگی کا حل ہے۔
- مصنوعات کا تعارف
Solidat Applied Technologies Ltd. چین میں sldl7100 سیریز کے magscan magnetostrictive کے سرکردہ مینوفیکچررز اور سپلائرز میں سے ایک ہے، اپنی مرضی کے مطابق سروس کو بھی سپورٹ کرتا ہے۔ براہ کرم یہاں اسٹاک میں اعلی معیار کی مصنوعات خریدنے کے لئے آزاد محسوس کریں اور ہماری فیکٹری سے کوٹیشن حاصل کریں۔ اچھی سروس اور مناسب قیمت دستیاب ہے۔
1. پروڈکٹ کا جائزہ
SLDL7100 Series MagScan Magnetostrictive Level Meter ایک اعلی-مسلسل پیمائش کرنے والا آلہ ہے جسے SOLIDAT نے اعلی-پریسیئن مائع میٹرنگ کے لیے بنایا ہے۔ مقناطیسی اثر اور وقت کے-فرق کے اصول کی بنیاد پر، یہ ایک ہی وقت میں مائع کی سطح، انٹرفیس کی سطح، کثیر-پوائنٹ درجہ حرارت اور اوسط درجہ حرارت کی درست پیمائش کر سکتا ہے۔ اس کے بنیادی فوائد ہیں انتہائی-زیادہ درستگی، طویل سروس لائف، دھماکہ-ثبوت، اعلی درجہ حرارت اور ہائی پریشر مزاحمت، اینٹی-مداخلت اور دیکھ بھال-مفت۔ یہ وسیع پیمانے پر پٹرولیم، کیمیکل، تیل اور گیس ذخیرہ کرنے، ٹھیک کیمیکل، خوراک اور دواسازی، الیکٹرک پاور اور دیگر صنعتوں میں صاف مائع، سنکنرن درمیانے، اعلی درجہ حرارت اور ہائی پریشر میڈیم، آتش گیر اور دھماکہ خیز کام کے حالات کے تحت مسلسل مائع کی سطح اور انٹرفیس کی نگرانی کی ضروریات کو پورا کرنے کے لیے استعمال کیا جاتا ہے۔ یہ تجارتی تصفیہ، ٹینک کی پیمائش اور عمل کے کنٹرول کے لیے ایک مثالی اعلیٰ-پیشیدگی کا حل ہے۔
2. کام کرنے کا اصول
SLDL7100 سیریز کا مقناطیسی سطح کا میٹر ایک الیکٹرانک کمپارٹمنٹ، ایک ویو گائیڈ وائر پروب راڈ اور مقناطیسی انگوٹھی کے ساتھ ایک فلوٹ پر مشتمل ہے۔
کام کرتے وقت، سینسر کے الیکٹرانک اجزاء ویو گائیڈ تار پر ایک ایکسیٹیشن پلس کرنٹ لگاتے ہیں، جو ویو گائیڈ تار کے ساتھ ساتھ پھیلتی ہے اور اس کے گرد پلس میگنیٹک فیلڈ بناتی ہے۔
تحقیقاتی چھڑی کے باہر کا فلوٹ مائع کی سطح کے ساتھ اوپر اور نیچے تیرتا ہے، اور فلوٹ کے اندر مستقل مقناطیسی حلقہ ایک مقررہ مقناطیسی میدان بناتا ہے۔
جب پلس میگنیٹک فیلڈ فلوٹ پوزیشن پر مقناطیسی انگوٹھی کے مقناطیسی فیلڈ سے ملتی ہے، تو مقناطیسی فیلڈ کی اچانک تبدیلی مقناطیسی مواد سے بنی ویو گائیڈ تار کو ٹورسنل ویو پلس پیدا کرنے کا سبب بنتی ہے۔
ٹورسنل لہر ایک مقررہ رفتار سے ویو گائیڈ تار کے ساتھ الیکٹرانک کمپارٹمنٹ میں واپس منتقل کی جاتی ہے اور اس کا پتہ لگایا جاتا ہے۔
ایکسائٹیشن پلس اور ایکو پلس کے درمیان وقت کے فرق کو درست طریقے سے ماپ کر، فلوٹ کی پوزیشن، یعنی مائع کی سطح اور انٹرفیس کی سطح کی حقیقی اونچائی کا براہ راست حساب لگایا جاتا ہے۔ پیمائش کے عمل میں کوئی میکانی لباس نہیں، کوئی بڑھاؤ نہیں، اور طویل-استحکام نہیں ہے۔
3. مصنوعات کی خصوصیات
انتہائی- پیمائش کی اعلی درستگی
مائع کی سطح کی پیمائش کی درستگی ±0.5mm ہے، انٹرفیس کی سطح کی پیمائش کی درستگی ±1mm ہے، اور اونچائی کی ریزولیوشن ±0.01mm ہے، جو تجارتی پیمائش اور اعلی-پریزین کنٹرول کی ضروریات کو پورا کرتی ہے۔
متعدد-پیرامیٹر بیک وقت پیمائش
ایک آلہ ایک ہی وقت میں مائع کی سطح، انٹرفیس کی سطح، 5 پوائنٹ درجہ حرارت اور اوسط درجہ حرارت کو آؤٹ پٹ کر سکتا ہے، حجم کے درجہ حرارت کے معاوضے کی حمایت کرتا ہے اور نظام کی ترتیب کو آسان بنا سکتا ہے۔
غیر-رابطہ اور پہننے کے-مفت ڈیزائن
فلوٹ اور پروب راڈ کے درمیان کوئی مکینیکل رگڑ نہیں ہے، کوئی پہننے والے پرزے نہیں، طویل سروس لائف اور تقریباً دیکھ بھال-مفت۔
انتہائی کام کرنے والے حالات میں مضبوط موافقت
آپریٹنگ درجہ حرارت -40 ڈگری ~+427 ڈگری ہے، اور زیادہ سے زیادہ دباؤ کی مزاحمت 207 بار ہے، جو اعلی درجہ حرارت، ہائی پریشر اور ڈیپ اسٹوریج ٹینک کے حالات کے لیے موزوں ہے۔
دھماکہ-ثبوت اور اعلیٰ حفاظت
Exd(ia)ICT6 اندرونی حفاظت اور فلیم پروف جامع سرٹیفیکیشن، 24V کم-وولٹیج پاور سپلائی، لائٹنگ پروٹیکشن، سرج پروٹیکشن اور برقی مقناطیسی مداخلت کے تحفظ کے ساتھ تعمیل۔
آسان ڈیبگنگ اور استعمال
ایکو ڈسپلے فنکشن سے لیس کثیر- زبان کے انٹرفیس کو سپورٹ کرتا ہے، اور پیچیدہ کیلیبریشن کے بغیر تیزی سے استعمال میں لایا جا سکتا ہے۔
جامع مواصلاتی انٹرفیس
HART، Modbus، Profibus PA، Foundation Fieldbus، GPRS، CDMA اور بلوٹوتھ کو سپورٹ کرتا ہے، جو بغیر کسی رکاوٹ کے DCS اور SCADA سسٹمز سے جڑے ہوئے ہیں۔
بھرپور ساخت کا انتخاب
سخت SLDL7110 اور لچکدار SLDL7120 مختلف رینجز اور تنصیب کی جگہوں کو اپنانے کے لیے دستیاب ہیں۔
تیل اور گیس کی حفاظت کا ڈیزائن
فلوٹنگ پلیٹ کی بہترین سگ ماہی، درمیانے درجے کے اتار چڑھاؤ کو کم کرنا، ٹینک کے رساو کا پتہ لگانے کے فنکشن کو سپورٹ کرنا، اور اسٹوریج ایریا کی حفاظت کی سطح کو بہتر بنانا۔
4. تکنیکی پیرامیٹرز
پیمائش کا اصول مقناطیسی اثر
سطح کی پیمائش کی درستگی ±0.5 ملی میٹر
انٹرفیس کی پیمائش کی درستگی ±1 ملی میٹر
درجہ حرارت کی پیمائش کی درستگی ~ 0.2 ڈگری
اونچائی کی قرارداد ±0.01 ملی میٹر
ماڈل اور پیمائش کی حد SLDL7110 سخت قسم 0~5m، SLDL7120 لچکدار قسم 0~20m
درجہ حرارت کی پیمائش کی ترتیب 5 نکاتی RTD درجہ حرارت کی پیمائش، حجم درجہ حرارت معاوضہ کی حمایت کرتا ہے
آپریٹنگ درجہ حرارت -40 ڈگری ~ +427 ڈگری
برائے نام دباؤ 207 بار تک
تحقیقات کا زیادہ سے زیادہ ٹرانسمیشن فاصلہ 305m
پاور سپلائی وولٹیج 24VDC
بجلی کی کھپت 2W سے کم یا اس کے برابر
دھماکہ-پروف گریڈ Exd(ia)ICT6
پروٹیکشن گریڈ IP67
سگنل آؤٹ پٹ 4~20mA+HART, RS485, Modbus, Profibus PA, Foundation Fieldbus, Bluetooth, GPRS, CDMA
جوابی وقت ~1s
طویل مدتی استحکام ±0.05%FS/سال سے کم یا اس کے برابر
تنصیب کا طریقہ اوپر-ماؤنٹڈ فلینج اور تھریڈ، ٹینک کو خالی کیے بغیر انسٹال کیا جا سکتا ہے، اور والٹ ٹینک کو لائٹ ہول کا استعمال کرتے ہوئے براہ راست انسٹال کیا جا سکتا ہے۔
قابل اطلاق میڈیا تیل کی مصنوعات، کیمیائی مائعات، خالص پانی، corrosive مائعات، اعلی-درجہ حرارت حرارت کی منتقلی کا تیل، وغیرہ۔
5. تنصیب کی ہدایات
تنصیب کا طریقہ
اوپر-ماؤنٹڈ عمودی تنصیب ایک تجویز کردہ طریقہ ہے، جو ٹینک کے اوپری حصے پر فلینج یا دھاگوں کے ساتھ فکس کیا جاتا ہے، پروب کو عمودی طور پر میڈیم میں داخل کیا جاتا ہے، اور جھکاؤ کا زاویہ 5 ڈگری سے زیادہ نہیں ہوتا ہے۔
خالی-ٹینک-مفت تنصیب کو بغیر شٹ ڈاؤن اور خالی کیے مکمل کیا جا سکتا ہے، جس سے تعمیراتی لاگت اور ڈاؤن ٹائم کے خطرات کو بہت کم کیا جا سکتا ہے۔
ہلچل اور اثر کے حالات میں تنصیب کے لیے، مائع کی سطح کو معمولی اتار چڑھاؤ کے لیے مستحکم کرنے کے لیے نیچے ایک بافل نصب کیا جا سکتا ہے، اور دباؤ کے توازن کے سوراخوں والی حفاظتی ٹیوب یا چھلنی والی ٹیوب کو شدید اتار چڑھاؤ کے لیے نصب کیا جانا چاہیے تاکہ ٹیوب کے اندر اور باہر مسلسل مائع کی سطح کو یقینی بنایا جا سکے، تحقیقات کی حفاظت اور پیمائش کے استحکام کو بہتر بنایا جا سکے۔
انسٹالیشن پوائنٹس
موڑنے اور اخراج سے بچنے کے لیے تحقیقات کو عمودی رکھا جانا چاہیے۔
ہموار اوپر اور نیچے کی نقل و حرکت کو یقینی بنانے کے لیے فلوٹ کے حرکت پذیر علاقے میں کوئی رکاوٹیں نہیں ہیں۔
فلانج کو قابل اعتماد طریقے سے سیل کیا گیا ہے، اور درمیانے درجے کے لیے موزوں ایک سگ ماہی گاسکیٹ کا انتخاب کیا گیا ہے۔
بجلی کے تحفظ اور مداخلت کے خلاف صلاحیتوں کو بہتر بنانے کے لیے آلہ کا شیل قابل اعتماد طور پر گراؤنڈ کیا گیا ہے۔
وائرنگ کو دھماکہ-پروف تصریحات کی سختی سے تعمیل کرنی ہوگی، کوئی بے نقاب تاریں نہیں ہیں، اور واٹر پروف کنیکٹر باہر نصب کیے جائیں گے۔
6. عام درخواست کے منظرنامے۔
پیٹرو کیمیکل انڈسٹری
خام تیل کے ذخیرہ کرنے والے ٹینکوں، پروڈکٹ کے تیل کے ذخیرہ کرنے والے ٹینکوں، کیمیائی خام مال کے ٹینکوں، رد عمل کی کیٹلوں اور جداکاروں میں مائع کی سطح اور انٹرفیس کی سطح کی اعلی- درست پیمائش۔
تیل اور گیس کا ذخیرہ
فلوٹنگ روف ٹینک، والٹ ٹینک، زیر زمین اسٹوریج ٹینک، اتار چڑھاؤ کو دبانے اور رساو کی نگرانی کی حمایت کرتے ہیں۔
ٹھیک کیمیائی صنعت
corrosive مائعات، نامیاتی سالوینٹس، اعلی-پاکیزگی والے مواد، تیزاب اور الکلی اسٹوریج ٹینک کی مسلسل پیمائش۔
خوراک اور دواسازی کی صنعت
صحت بخش مائع بیچنگ ٹینکوں، مائع ذخیرہ کرنے والے ٹینکوں اور جراثیم سے پاک میڈیا کی مائع سطح کی نگرانی۔
الیکٹرک پاور توانائی
ہیٹ ٹرانسفر آئل اسٹوریج ٹینک، ہائیڈرولک آئل سٹیشنز، چکنا کرنے والے آئل ٹینک، واٹر ٹریٹمنٹ ڈوزنگ سسٹم۔
اعلی درجہ حرارت اور ہائی پریشر کام کرنے کے حالات
اعلی-درجہ حرارت کے رد عمل کے آلات، ہائی-دباؤ ذخیرہ کرنے والے ٹینکوں اور ہیٹ میڈیم سسٹم کا مائع سطح کنٹرول۔
7. فروخت اور سروس کے بعد{{1}
پیشہ ورانہ تکنیکی مدد:ون اسٹاپ انسٹالیشن گائیڈنس، کمیشننگ اور پیرامیٹر سیٹنگ سروسز فراہم کریں۔
کم دیکھ بھال کی لاگت: خود-صفائی کا فنکشن، کمزور حصوں کی باقاعدہ تبدیلی نہیں، دیکھ بھال کے کام کا بوجھ کم کرنا
گلوبل آفٹر سیلز نیٹ ورک:-Solidat Applied Technologies کے پاس ایک پیشہ ور آفٹر سیلز ٹیم ہے جو بروقت تکنیکی مدد اور اسپیئر پارٹس کی فراہمی فراہم کرتی ہے
حسب ضرورت سروس: گاہک کی آن سائٹ کی ضروریات کے مطابق اعلی حجم کی درستگی اور ذاتی نوعیت کے حل کے ڈیزائن کی حمایت کرتا ہے۔
8. ہم سے رابطہ کریں۔
کمپنی:سولیڈیٹ اپلائیڈ ٹیکنالوجیز لمیٹڈ
سرکاری ویب سائٹ:www.solidat.net
چائنا آفس ٹیلی فون:+86-010-86468485
ہم عالمی صنعتی صارفین کے لیے حسب ضرورت ریڈار اور مقناطیسی سطح کی پیمائش کے حل فراہم کرتے ہیں۔ مشورہ کرنے اور تعاون کرنے میں خوش آمدید۔
9. بنیادی مصنوعات کے مطلوبہ الفاظ
مقناطیسی سطح کا میٹر، اعلی صحت سے متعلق سطح کا میٹر، اعلی درجہ حرارت کی سطح کا میٹر، ہائی پریشر لیول میٹر، دھماکہ{0}}پروف لیول میٹر، آئل لیول میٹر، انٹرفیس لیول میٹر، ٹینک لیول میٹر، ریموٹ لیول میٹر، ملٹی-پیرامیٹر لیول ٹرانسمیٹر، کسٹڈی ٹرانسمیٹر لیول میٹر
ڈاؤن لوڈ، اتارنا ٹیگ: sldl7100 سیریز magscan magnetostrictive, sldl7100 سیریز magscan magnetostrictive مینوفیکچررز، سپلائرز، فیکٹری
